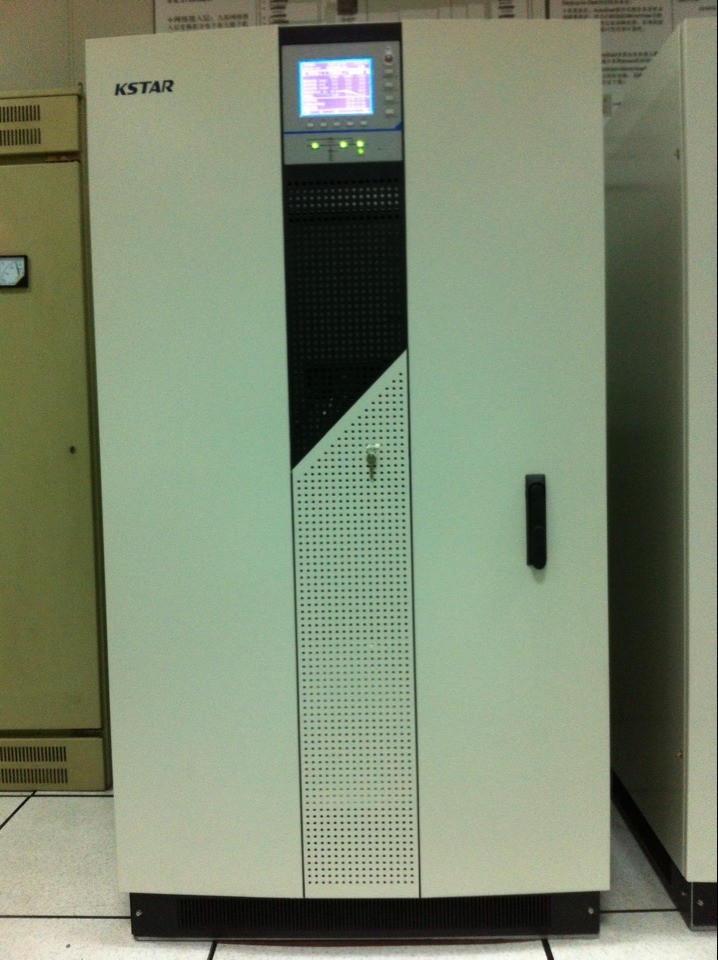

HIPOWER系列
工作方式:三進三出高頻在線式
功率范圍:10KVA～500KVA
■數字化控制
各部分架構全部采用數字化控制，控制系統更加穩定可靠
■類模塊化設計
采用類模塊化結構設計，提高系統可靠性
■ 并聯冗余功能
直接并機，可4臺并聯
■ 并機共用電池
并機可共用電池組
■ 外接電池數量可選
電池節數32/34/36/38/40節可選
■ 智能充電方式
用戶可設定充電電流，恒流、恒壓和浮充充電模式可自動平滑切換
■ LCD顯示
LCD/LED雙重顯示
■ 維修旁路
整機帶維修旁路功能
■ EPO功能
EPO緊急關機功能
■ 智能管理
RS232（或USB）/RS485通信接口
SNMP卡（選配）
繼電器卡（選配）
■輸出帶載能力強
輸出可以接完全不平衡負載
■兼容發電機運行
Power Walk In功能，減小系統啟動的沖擊電流，降低并機系統對發電機容量的需求
■LBS同步功能
具備LBS同步功能，實現兩套獨立UPS系統同步，提高系統可靠性
■完全正面維護
系統設計采用完全的正面維護，降低對系統安裝空間的限制
技術參數
|
型號 |
HI3301S/H |
HI33015S/H |
HI3302S/H |
HI3303S/H |
HI3304 |
HI3306 |
HI3308 |
HI3310 |
HI3312 |
HI3316 |
| ||||
|
額定容量 |
10KVA /8KW |
15KVA /12KW |
20KVA /16KW |
30KVA /24KW |
40KVA /32KW |
60KVA /48KW |
80KVA /64KW |
100KVA /80KW |
120KVA /96KW |
160KVA /128KW |
| ||||
|
輸入?yún)?shù) |
| ||||||||||||||
|
主 路 輸 入 |
額定輸入電壓（Vac） |
380/400/415 |
| ||||||||||||
|
輸入電壓范圍（Vac） |
208~478 |
| |||||||||||||
|
相數 |
三相五線 |
| |||||||||||||
|
輸入頻率范圍（Hz） |
40~70 |
| |||||||||||||
|
輸入功率因數 |
≥0.99 |
| |||||||||||||
|
旁 路 輸 入 |
額定輸入電壓（Vac） |
380/400/415 |
| ||||||||||||
|
輸入電壓范圍（Vac） |
220上限：﹢25%（可選﹢10%、﹢15%、﹢20%）；230上限：﹢20%（可選﹢10%、﹢15%）；240上限：﹢15%（可選﹢10%）；下限：﹣45%（可選﹣20%、﹣30%） |
| |||||||||||||
|
相數 |
三相五線 |
| |||||||||||||
|
旁路同步跟蹤范圍（Hz） |
±10% |
| |||||||||||||
|
發電機接入 |
支持 |
| |||||||||||||
|
輸出規格 |
| ||||||||||||||
|
電壓（Vac） |
380/400/415±1％ |
| |||||||||||||
|
輸出功率因數 |
0.8（0.9可選） |
| |||||||||||||
|
頻率（Hz） |
市電模式：與輸入同步；當市電頻率超出最大±10%（可設置±1%、±2%、±4%、±5%）時，輸出頻率50/60(±0.1); 電池模式：50/60(±0.1) |
| |||||||||||||
|
波形 |
正弦波 THDV ≤2%（100％線性負載） |
| |||||||||||||
|
切換時間 |
0 |
| |||||||||||||
|
整機效率 |
95% |
| |||||||||||||
|
過載能力 |
負載≤110%，60min，≤125%，10min，≤150% 1min，＞150% 轉旁路 |
| |||||||||||||
|
電池 |
| ||||||||||||||
|
電池電壓（Vdc） |
標機: ±216 (36節38AH); 長機電壓可選擇: ±192；±204；±216；±228；±240 (32節/34節/36節/38節/40節) |
| |||||||||||||
|
環境 |
| ||||||||||||||
|
工作溫度（℃） |
0～40 |
| |||||||||||||
|
儲存溫度（℃） |
-25～55 (不含電池) |
| |||||||||||||
|
相對濕度 |
0～95%（不凝露） |
| |||||||||||||
|
工作海拔高度 |
＜1500m，超過1500m時按GB/T 3859.2規定降額使用 |
| |||||||||||||
|
噪音（dB） |
＜55 |
＜65 |
| ||||||||||||
|
其他功能 |
| ||||||||||||||
|
告警功能 |
過載、市電異常、UPS故障、電池欠壓等多種告警功能 |
| |||||||||||||
|
保護功能 |
短路、過載、過溫、電池欠壓、過欠壓、風扇故障告警、防雷 |
| |||||||||||||
|
通信功能 |
RS232/USB（10KVA～80KVA RS232；100KVA～200KVA USB）、RS485、SNMP卡（選配）、繼電器卡（選配） |
| |||||||||||||
|
機械特性 |
| ||||||||||||||
|
尺寸（W×D×H）mm |
600×780×1200 |
600×780×1600 |
| ||||||||||||
|
凈重 |
591/123 |
594/126 |
595 |
595 |
158 |
158 |
195 |
286 |
288 |
348 | |||||
|
執行標準 |
YD/T 1095-2008 |
| |||||||||||||
|
型號 |
HI3320 |
HI3330 |
HI3340 |
HI3350 |
|||
|
額定容量 |
200KVA |
300KVA |
400KVA |
500KVA |
|||
|
/160KW |
/240KW |
/320KW |
/400KW |
||||
|
輸入?yún)?shù) |
|||||||
|
主 路 輸 入 |
額定輸入電壓（Vac） |
380/400/415 |
|||||
|
輸入電壓范圍（Vac） |
208~478 |
||||||
|
相數 |
三相五線 |
||||||
|
輸入頻率范圍（Hz） |
40~70 |
||||||
|
輸入功率因數 |
≥0.99 |
||||||
|
旁 路 輸 入 |
額定輸入電壓（Vac） |
380/400/415 |
|||||
|
輸入電壓范圍（Vac） |
220上限：﹢25%（可選﹢10%、﹢15%、﹢20%）；230上限：﹢20%（可選﹢10%、﹢15%）；240上限：﹢15%（可選﹢10%）；下限：﹣45%（可選﹣20%、﹣30%） |
||||||
|
相數 |
三相五線 |
||||||
|
旁路同步跟蹤范圍（Hz） |
±10% |
||||||
|
發電機接入 |
支持 |
||||||
|
輸出規格 |
|||||||
|
電壓（Vac） |
380/400/415±1％ |
||||||
|
輸出功率因數 |
0.8（0.9可選） |
||||||
|
頻率（Hz） |
市電模式：±1%、±2%、±4%、±5%、±10%可設置，電池模式：（50/60±0.1%)HZ |
||||||
|
波形 |
正弦波 THDV ≤2%（100％線性負載） |
||||||
|
切換時間 |
0 |
||||||
|
整機效率 |
95% |
||||||
|
過載能力 |
負載≤110%，60min，≤125%，10min，≤150% 1min，＞150% 轉旁路 |
||||||
|
電池 |
|||||||
|
電池電壓（Vdc） |
電壓可選擇: ±192；±204；±216；±228；±240 (32節/34節/36節/38節/40節) |
||||||
|
環境 |
|||||||
|
工作溫度（℃） |
0～40 |
||||||
|
儲存溫度（℃） |
-25～55 (不含電池) |
||||||
|
相對濕度 |
0～95%（不凝露） |
||||||
|
工作海拔高度 |
＜1500m，超過1500m時按GB/T 3859.2規定降額使用 |
||||||
|
噪音（dB）(1米的距離) |
＜70 |
＜73 |
|||||
|
其他功能 |
|||||||
|
告警功能 |
過載、市電異常、UPS故障、電池欠壓等多種告警功能 |
||||||
|
保護功能 |
短路、過載、過溫、電池欠壓、輸出過欠壓、風扇故障報警、防雷 |
||||||
|
通信功能 |
RS232、USB、RS485、SNMP卡（選配）、繼電器卡（選配） |
||||||
|
機械特性 |
|||||||
|
尺寸（W×D×H）mm |
600×850×1600 |
600×850×2000 |
1200×850×2000 |
||||
|
凈重 |
380 |
600 |
815 |
860 |
|||
|
執行標準 |
YD/T 2165-2010 |
||||||
|
| |||||||
