科士達YMK模塊化系列參數表
- 公司名稱：上海東瑾電氣設備有限公司
- 聯系人：張先生
- 聯系電話：
- 聯系地址：上海市奉賢區滬杭公路479號
- 發布者IP：115.231.77.*
- 小提示：聯系我時請說明是在嫩竹網看到的，謝謝！
YMK模塊化系列
工作方式：單進單出/三進單出/三進三出
功率范圍：6KVA～1560KVA
■ 數字化控制
各部分架構全部采用數字化控制，控制系統更加穩定可靠
■ 19英寸標準機柜
采用19英寸標準機柜外觀（1.4米/2米可選）
■ 高功率密度模塊化設計
單模塊容量6KVA/10KVA/15KVA/20KVA/25KVA/30KVA/40KVA，所有模塊高度均為3U。1.4米高的機柜最多可以安裝5個模塊，2米高的機柜最多可以安裝13個模塊。6～520 KVA系統由1至13個模塊并聯組成，800～1560KVA系統由20至39個模塊并聯組成。模塊與機柜間采用熱插拔技術
■ 支持柜間并聯
支持柜間并聯，最大并機數量4個機柜
■ N+X并聯冗余
冗余模塊數量可以任意設置，當冗余模塊數達到兩個以上時，系統可用性達到99.999%，MTBF（平均無故障時間）長達25萬小時以上
■ 控制系統冗余
每個模塊采用獨立控制系統，UPS模塊根據互享的信息獨立進行控制，故障模塊自動脫離系統
■ 分布匯流機柜
分布匯流系統布局，保障系統并聯安全性
■ 并機共用電池
多個UPS模塊或柜間并機時，可以共用電池組
■ 電池電壓可以任意配置
單進單出/三進單出±96Vdc/±108Vdc/±120Vdc(16/18/20節)可選；三進三出±192Vdc/±204Vdc/±216Vdc/±228Vdc/±240Vdc(32/34/36/38/40節)可選
■ 智能充電方式
用戶可設定充電電流，恒流、恒壓和浮充充電模式可自動平滑切換
■可選配套電池模塊、機柜式電池組
電池模塊標準3U設計，單個電池模塊配置最大18pcs 7AH或9AH電池；可選與主機外觀風格完全一致的定制化機柜式電池柜

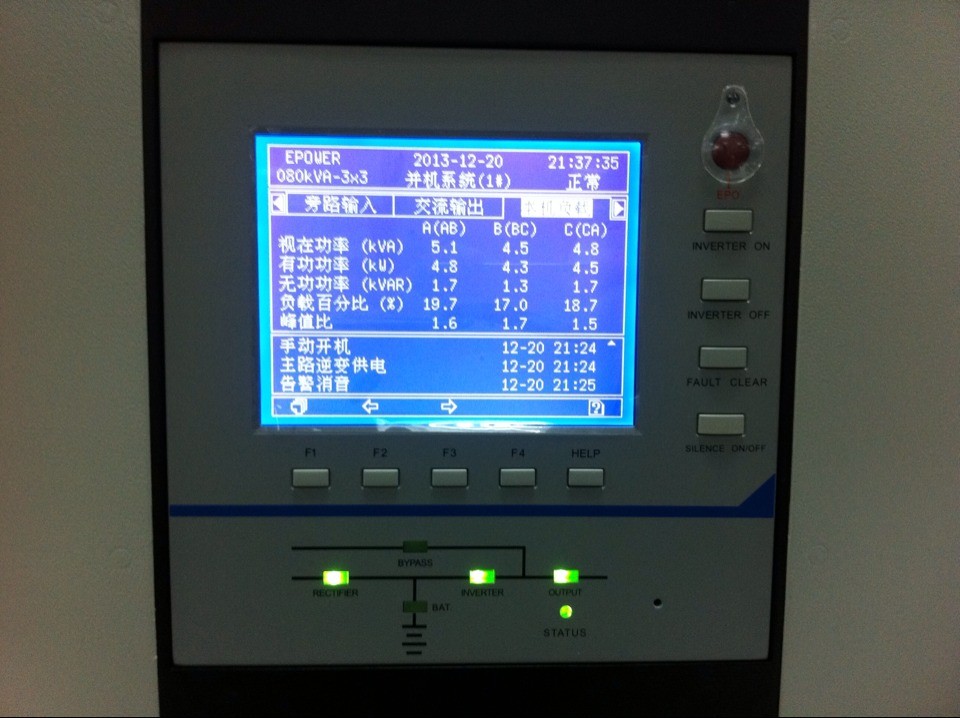

■ LCD顯示
機柜超大LCD顯示，帶觸控功能，中/英文雙語可選。單模塊LCD/LED顯示
■ 維護方便
整機帶維修旁路功能，維護方便
■ EPO功能
· EPO緊急關機功能
■ 智能管理
· RS232/RS485通信接口
·SNMP卡（選配）
·繼電器卡（選配）
·集中監控模塊，具備熱插拔功能
技術參數
|
型號 |
YMK9100-30K |
YMK9100-50K |
YMK9300-30K |
YMK9300-50K |
YMK9300-100K |
YMK3320-60K |
YMK3320-100K |
YMK3320-200K |
||
|
額 定 容 量 |
UPS機柜 |
6~30 |
6~50 |
6~30 |
6~50 |
6~100 |
10~60 |
10~100 |
10~200 |
|
|
YMK模塊 |
6/4.8 |
6/4.8、10/8 |
6/4.8 |
6/4.8、10/8 |
10/9、15/.13.5、 20/18 |
|||||
|
最多可配置模塊數量 |
5 |
10 |
3+1冗余 |
5 |
10 |
|||||
|
輸入?yún)?shù) |
||||||||||
|
主 路 輸 入 |
額定輸入電壓（Vac） |
220/230 |
380/400或220/230 |
380/400/415 |
||||||
|
輸入電壓范圍（Vac） |
120~276 |
208~478或120~276 |
208~478 |
|||||||
|
相數 |
單相三線 |
三相五線 |
||||||||
|
輸入頻率范圍（Hz） |
40~70
|
|||||||||
|
輸入功率因數 |
≥0.99
|
|||||||||
|
旁 路 輸 入 |
額定輸入電壓（Vac） |
220/230 |
380/400或220/230 |
380/400/415 |
||||||
|
輸入電壓范圍（Vac） |
220上限：+25%（可選+10%、+15%、+20%）；230上限：+20%（可選+10%、+15%）；240上限：+15%（可選+10%）；下限：-45%(可選-20%、-30%) |
|||||||||
|
相數 |
單相三線 |
三相五線 |
||||||||
|
旁路同步跟蹤范圍（Hz） |
±10%
|
|||||||||
|
輸出參數 |
||||||||||
|
電壓（Vac） |
220/230±1% |
380/400/415±1% |
||||||||
|
輸出功率因數 |
0.8 |
0.9 |
||||||||
|
頻率（Hz） |
市電模式：與輸入同步；當市電頻率超出最大±10%（可設置±1%、±2%、±4%、±5%）時，輸出頻率50/60(±0.1); 電池模式：50/60(±0.1) |
|||||||||
|
波形 |
正弦波 THDV≤2%（100％線性負載） |
|||||||||
|
切換時間 |
0 |
|||||||||
|
整機效率 |
93%
|
95% |
||||||||
|
過載能力 |
≤110%，60min；≤125%，10min；≤150% ，1min；＞150% 轉旁路 |
|||||||||
|
電池 |
||||||||||
|
電池電壓（Vdc） |
±96；±108；±120(16節/18節/20節可選) |
±192；±204；±216；±228；±240 (32節/34節/36節/38節/40節可選) |
||||||||
|
環境 |
||||||||||
|
工作溫度（℃） |
0～40 |
|||||||||
|
儲存溫度（℃） |
-25～55 (不含電池) |
|||||||||
|
相對濕度 |
0～95%（不凝露） |
|||||||||
|
工作海拔高度 |
＜1500m，超過1500m時按GB/T 3859.2規定降額使用 |
|||||||||
|
噪音（dB） |
＜60 |
＜65 |
||||||||
|
其它功能 |
||||||||||
|
告警功能 |
過載、市電異常、UPS故障、電池欠壓等多種告警功能 |
|||||||||
|
保護功能 |
短路、過載、過溫、電池欠壓、過欠壓、風扇故障告警、防雷 |
|||||||||
|
通信功能 |
RS232、RS485、干接點、 SNMP卡（選配）、繼電器卡（選配） |
|||||||||
|
機械特性 |
||||||||||
|
尺寸 |
UPS機柜 |
600×840×1400 |
600×840×2000 |
600×840×1400 |
600×1100×2000 |
|||||
|
YMK模塊 |
443×580×131 |
|||||||||
|
凈重 |
UPS機柜 |
138 |
150 |
138 |
150 |
213 |
149 |
152 |
290 |
|
|
YMK模塊 |
6KVA/23；10KVA/25 |
10KVA/29；15KVA/31；20KVA/31 |
||||||||
|
執行標準 |
YD/T 2165-2010 |
|||||||||
|
型號 |
YMK3325-250K |
YMK3330-90K |
YMK3330-150K |
YMK3330-300K |
YMK3340-400K |
YMK3340-520K |
YMK3340-800K |
YMK3340-1040K |
YMK3340-1560K |
||||
|
額定容量 |
機柜（KVA/KW） |
250/225 |
90/81 |
150/135 |
300/270 |
400/360 |
520/468 |
800/720 |
1040/936 |
1560/1404 |
|||
|
模塊（KVA/KW） |
25/22.5 |
30/27 |
40/36 |
||||||||||
|
最多可配置模塊數量 |
10 |
3+1冗余 |
5 |
10 |
10 |
13 |
20 |
26 |
39 |
||||
|
輸入?yún)?shù) |
|||||||||||||
|
主路輸入 |
額定輸入電壓（Vac） |
380/400/415 |
|||||||||||
|
輸入電壓范圍（Vac） |
208~478 |
||||||||||||
|
相數 |
三相五線 |
||||||||||||
|
輸入頻率范圍（Hz） |
40~70 |
||||||||||||
|
輸入功率因數 |
≥0.99 |
||||||||||||
|
旁路輸入 |
額定輸入電壓（Vac） |
380/400/415 |
|||||||||||
|
輸入電壓范圍（Vac） |
220上限：25%（可選+10%、+15%、+20%）；230上限：20%（可選+10%、+15%）；240上限：15%（可選+10%）；下限：-45%(可選-20%、-30%) |
||||||||||||
|
相數 |
三相五線 |
||||||||||||
|
旁路同步跟蹤范圍（Hz） |
±10% |
||||||||||||
|
發電機接入 |
支持 |
||||||||||||
|
輸出參數 |
|||||||||||||
|
電壓（Vac） |
380/400/415±1％ |
||||||||||||
|
輸出功率因數 |
0.9 |
||||||||||||
|
頻率（Hz） |
市電模式 |
±1%、±2%、±4%、±5%、±10%可設置 |
|||||||||||
|
電池模式 |
（50/60±0.1%）Hz |
||||||||||||
|
波形 |
正弦波 THDV≤2%（100％線性負載） |
||||||||||||
|
切換時間 |
0 |
||||||||||||
|
整機效率 |
95% |
||||||||||||
|
過載能力 |
負載≤110%，60min；≤125%，10min；≤150% ，1min；＞150% 轉旁路 |
||||||||||||
|
電池 |
|||||||||||||
|
電池電壓（Vdc） |
±192；±204；±216；±228；±240 (32節/34節/36節/38節/40節可選) |
||||||||||||
|
環境 |
|||||||||||||
|
工作溫度（℃） |
0～40 |
||||||||||||
|
儲存溫度（℃） |
-25～55 (不含電池) |
||||||||||||
|
相對濕度 |
0～95%（不凝露） |
||||||||||||
|
工作海拔高度 |
＜1500m，超過1500m時按GB/T 3859.2規定降額使用 |
||||||||||||
|
噪音（dB） |
＜70 |
＜73 |
|||||||||||
|
其它功能 |
|||||||||||||
|
告警功能 |
過載、市電異常、UPS故障、電池欠壓等多種告警功能 |
||||||||||||
|
保護功能 |
短路、過載、過溫、電池欠壓、輸出過欠壓、風扇故障報警、防雷 |
||||||||||||
|
通信功能 |
RS232、RS485、干接點、 SNMP卡（選配）、繼電器卡（選配） |
||||||||||||
|
機械特性 |
|||||||||||||
|
尺寸 |
UPS機柜 |
600×1100×2000 |
600×840×1400 |
600×1100×2000 |
1200×860×2000 |
3000×860×2000 |
4800×1100×2000 |
||||||
|
YMK模塊 |
443×580×131 |
||||||||||||
|
凈重 |
UPS機柜 |
290 |
152 |
157 |
295 |
750 |
860 |
1600 |
1810 |
2800 |
|||
|
YMK模塊 |
32 |
32 |
35 |
||||||||||
|
執行標準 |
YD/T 2165-2010 |
||||||||||||
|
| |||||||||||||
