適用范圍：

用于開關型和調解型角行程球閥、蝶閥、旋塞閥或擋風板式的閥門。

技術數據：

操作壓力：0.3-0.7MPa

行程范圍：25-2000mm

環境溫度：-20℃-+80℃

        -45℃-+80℃

         -20℃-+177℃多種溫度范圍可選。

氣源介質：任何氣源貨可適用于氣動執行機構所用材質的液壓介質

旋轉角度：90°±5°可調

特性與特點:

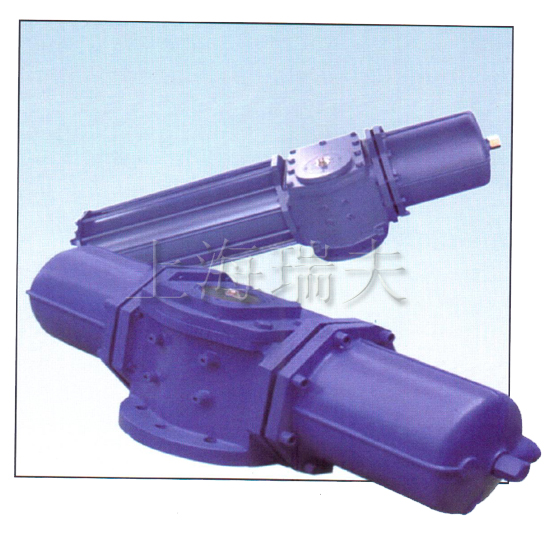

1.采用撥叉式傳動機構將活塞桿的直線運動轉動，適合于90°回轉的大口徑閥門、風門等。

2.輸出軸可清晰指示閥門的開、關位置。

3.合金鋼活塞桿表面鍍鉻處理，具有很高坑腐蝕性，合金鋼內襯PTFE軸承，保證較低的摩擦系數，是高強度往復運動的活塞更加耐用。

4.隔板將箱體與氣缸活塞分隔以減少空氣消耗量，防止異物進入氣缸，同時為活塞導向保證動作平穩。

5.雙向機械行程限位，行程±5°可調。

6.缸體內表面噴涂RPTFE增加氣缸自潤性，減少摩擦以提高使用壽命及運行的平穩性。

7.一體化及防沖擊結構設計并精確裝配固定輸出軸及活塞桿，并且無需分解拆卸即可輕易的變換氣缸的轉動方向，可安裝于任何位置。

8.三層涂裝（底層防銹底漆，兩層環氧樹脂防蝕涂裝），以提供不同惡劣的使用環境。

9.符合IS05211安裝標準，可以安裝各種附件以及滿足客戶的不同需求。

10.依照客戶需求及氣缸尺寸，可提供手輪手柄或液壓手動裝置。
